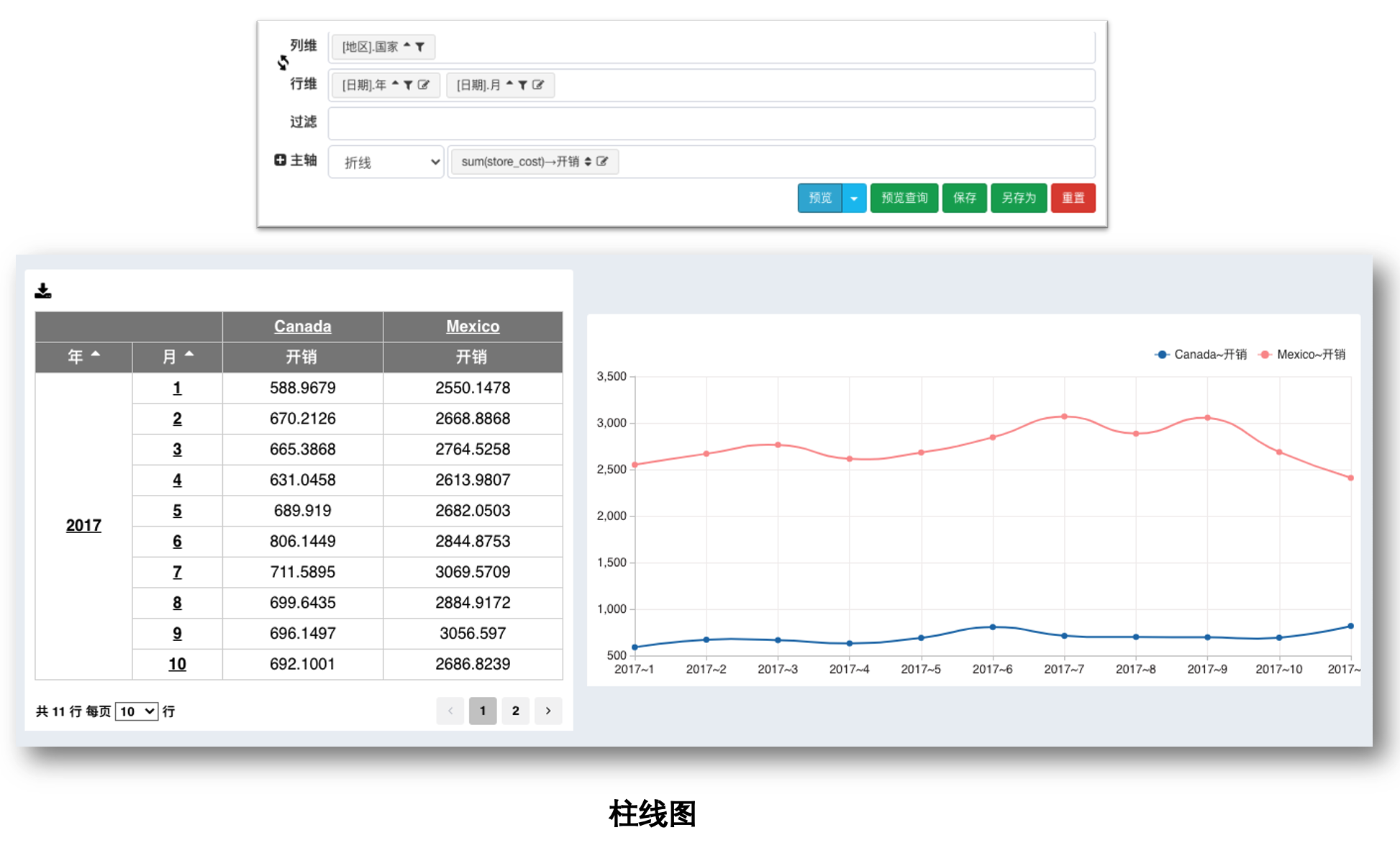

柱线图

柱线图，为柱图、线图、柱和线(单轴、双轴)的混合类图形，其中我们常说的条形图也是属于柱线图(值轴选定为x轴即可)

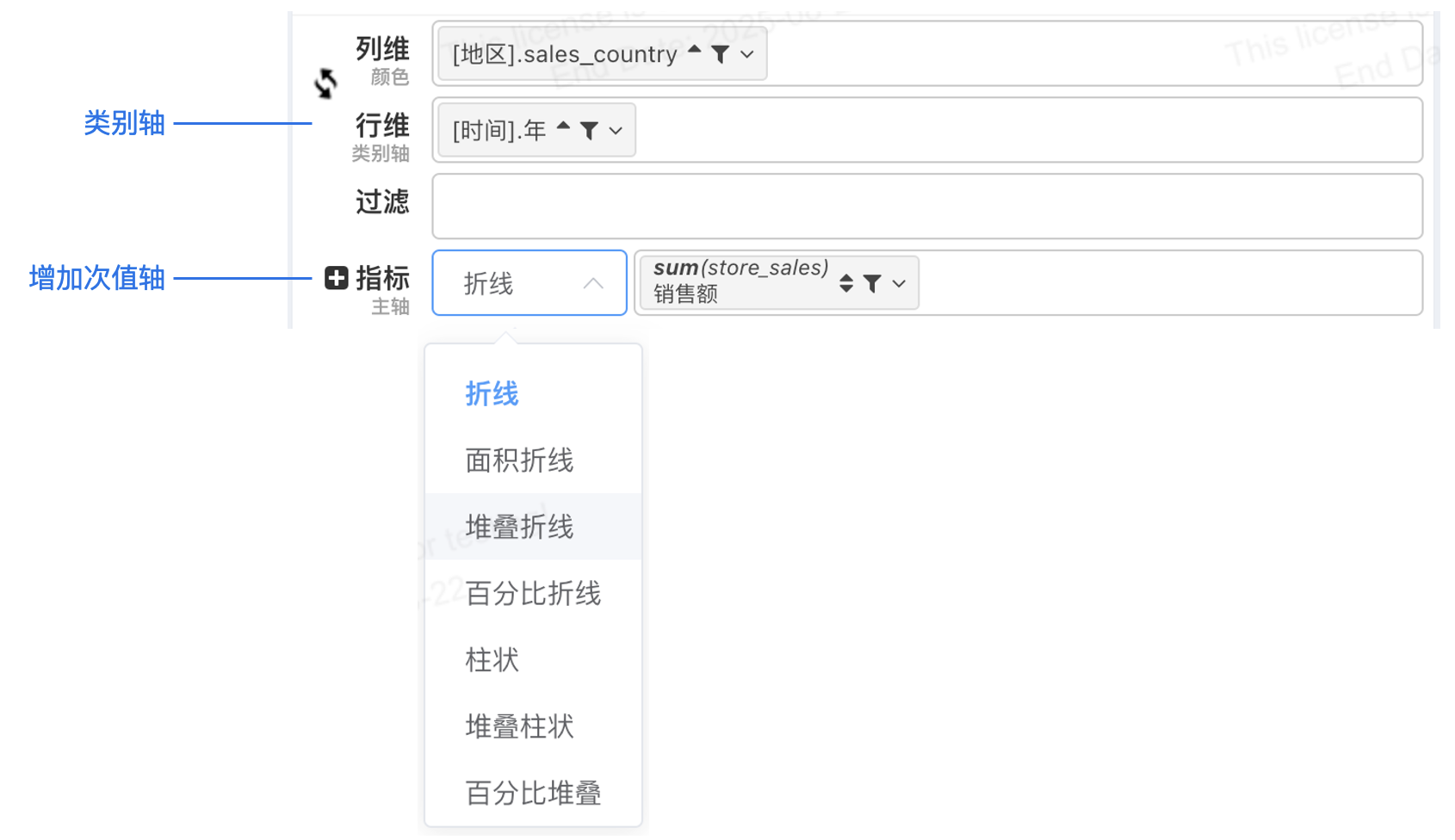

设计区	图表	要求
行维	类别轴	放置一个或者多个维度节点，通常用作类别轴
列维	分类	放置 0 个或者多个维度节点
指标		放置 1 个或者多个指标节点
添加轴	显示双轴	建议为不同的轴配置成不同的图形类别，如：柱线

每列显示为一条线，或者一个柱形图序列。

堆叠柱(线)

轴类型下拉选择堆叠柱，可以对拆分的指标(有列维)进行堆叠

提示

v1.10之前指标堆叠堆叠只能对相同的指标进行堆叠，多个不同的指标没有列维的场景不能进行堆叠

堆叠支持按轴堆叠

堆积排序支持选择轴/积指标排序

默认堆叠被列维拆分的相同指标，如果您的数据在业务逻辑上需要堆叠不同的指标，可以进行下列配置实现：

按列维度堆叠不同指标 → 开启堆积排序 → 选择堆积指标

按轴堆叠 → 开启堆积排序 → 选择堆叠轴

双轴图

柱线图添加轴即可绘制为双轴图，建议为不同的轴配置成不同的图形类别，如：柱线

条形柱形图

默认值轴为垂直轴，通过设定值轴位水平轴可以绘制条形水平柱

山峰图

柱图通过设定柱体样式实现山峰图效果，山峰图值轴最小值强制固定位0，否则会出现山峰起点不在类别轴的问题

布局、拆分

拆分行列

开启图表拆分之后，默认情况下根据拆分图表数据量自动生成N*N的网格，用户可以输入固定的行列数量生成拆分子格

• 拆分之后内部网格仅支持配置百分比边距
• 拆分之后个子图的小标题支持配置水平位置偏移与垂直位置偏移
• 小标题字体支持单独配置

拆分依据

拆分依据支持按指标位置拆分，柱线图支持配置拆分列维数量：

• 按全部列维拆分（默认）。
• 按部分列维拆分。
• 按指标位置拆分。
• 按列维+指标位置拆分。
• 按部分列维+指标位置拆分。

共享轴

默认情况下每个子图都有自己的轴，值轴最大值与最小值独立自动适配，从2.1开始支持开启共享值轴与共享类别轴

共享值轴之后所有子图的最小、最大值统一处理，便于对比各图数据差异

样式配置

图表元素(组成)

在进行图表样式配置之前请先了解图表组成的几个重要元素

• 图例
• 类别轴
• 值轴
• 刻度
• 轴标题
• 分割线

轴样式配置

值轴0值对齐配置

双值轴场景下如果有负数值，往往两边值轴的0值不对齐，通过配置对齐0值可以快速对齐0值

图例

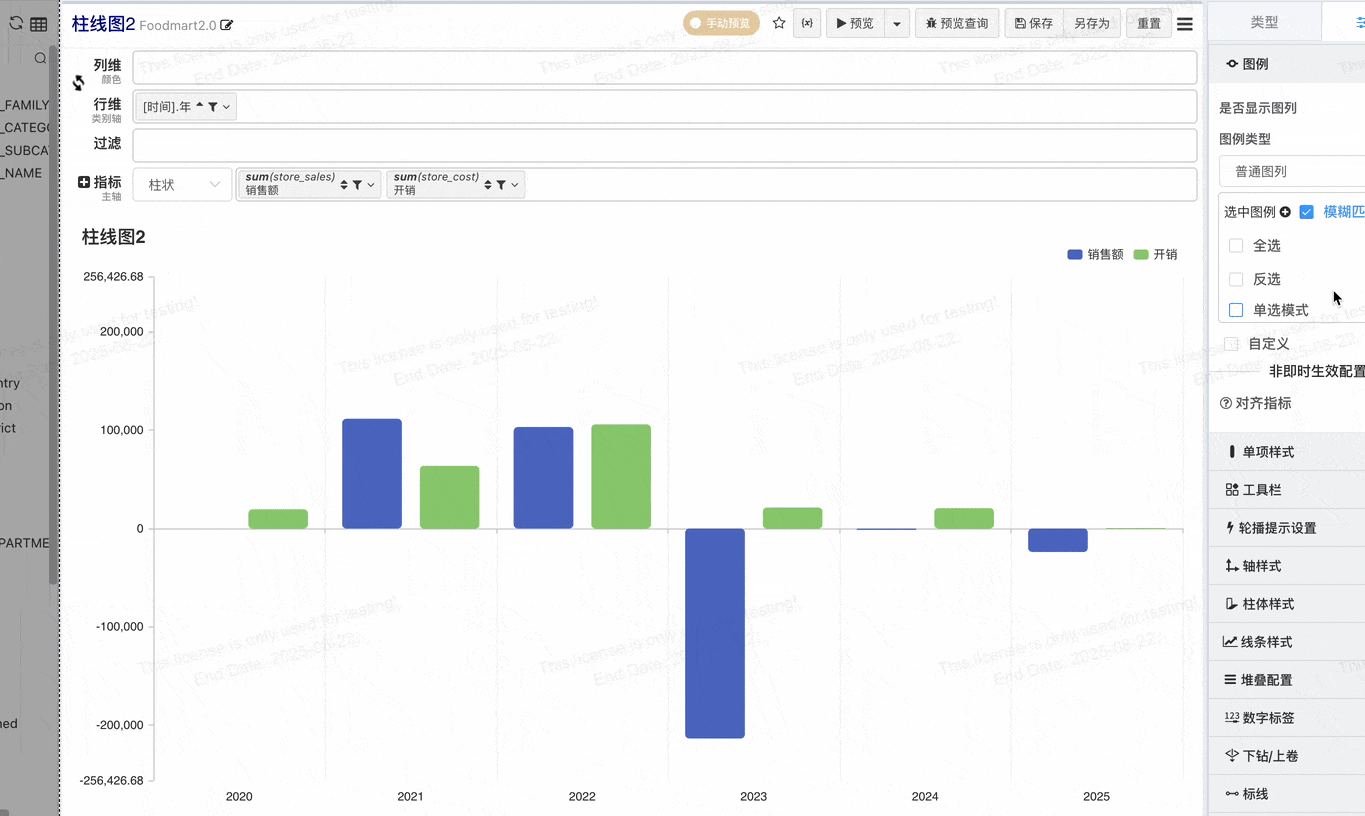

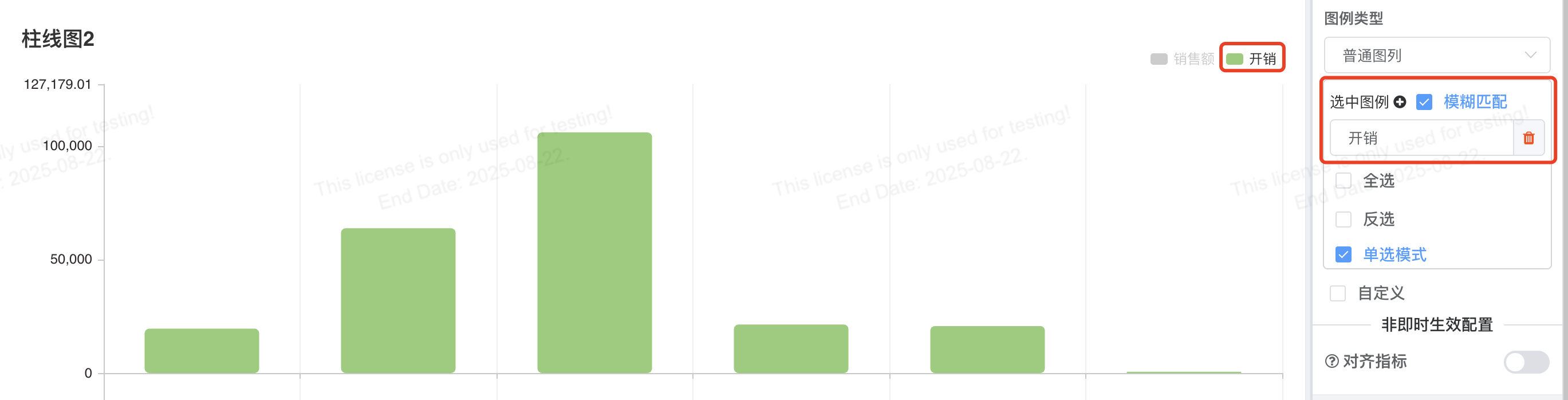

单选模式

开启单选模式，在图表显示时每次仅显示一个系列的数据

您还可以设置初始化时默认选中的图例

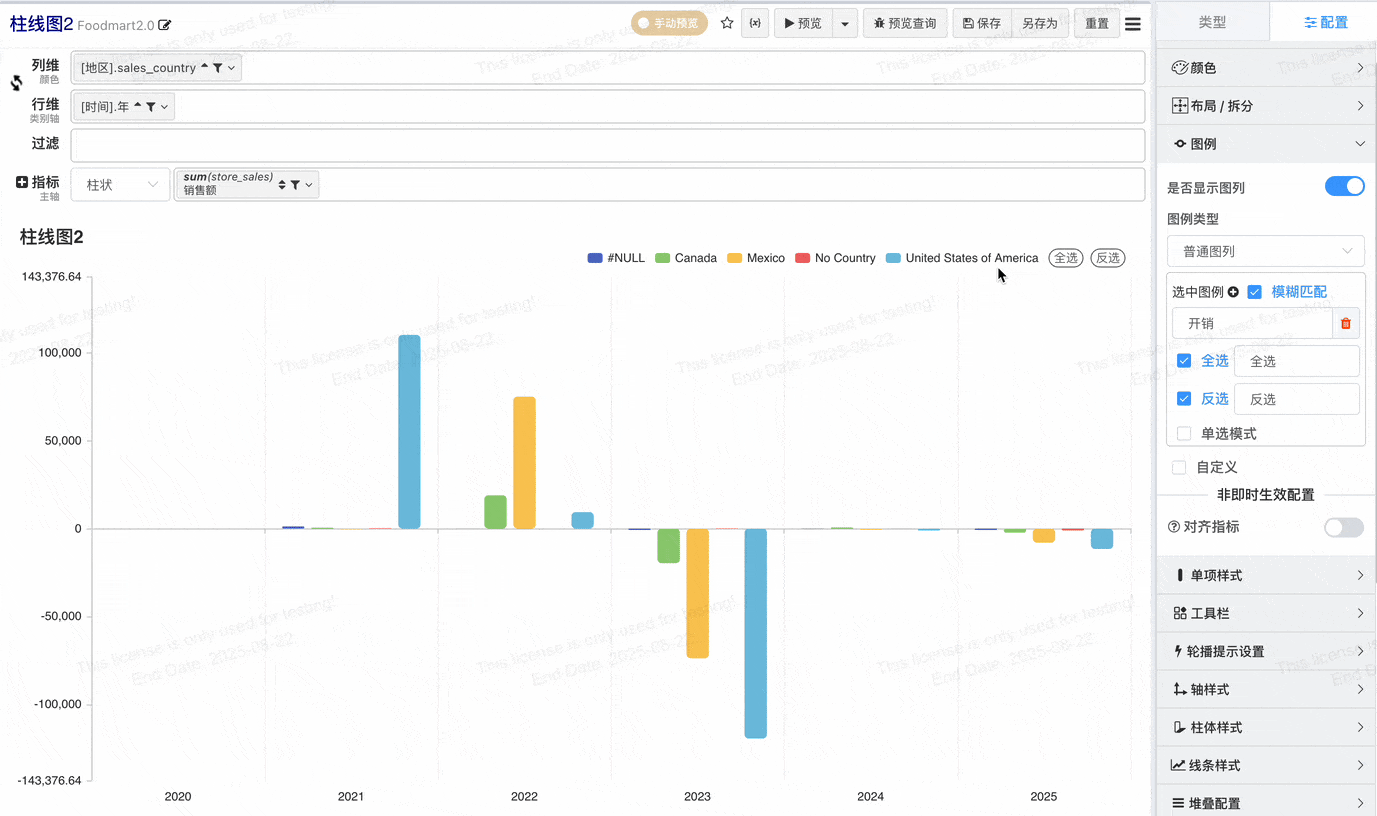

全选与反选

• 反选: 激活没有选中的图例，取消激活的图例
• 全选: 选中所有图例

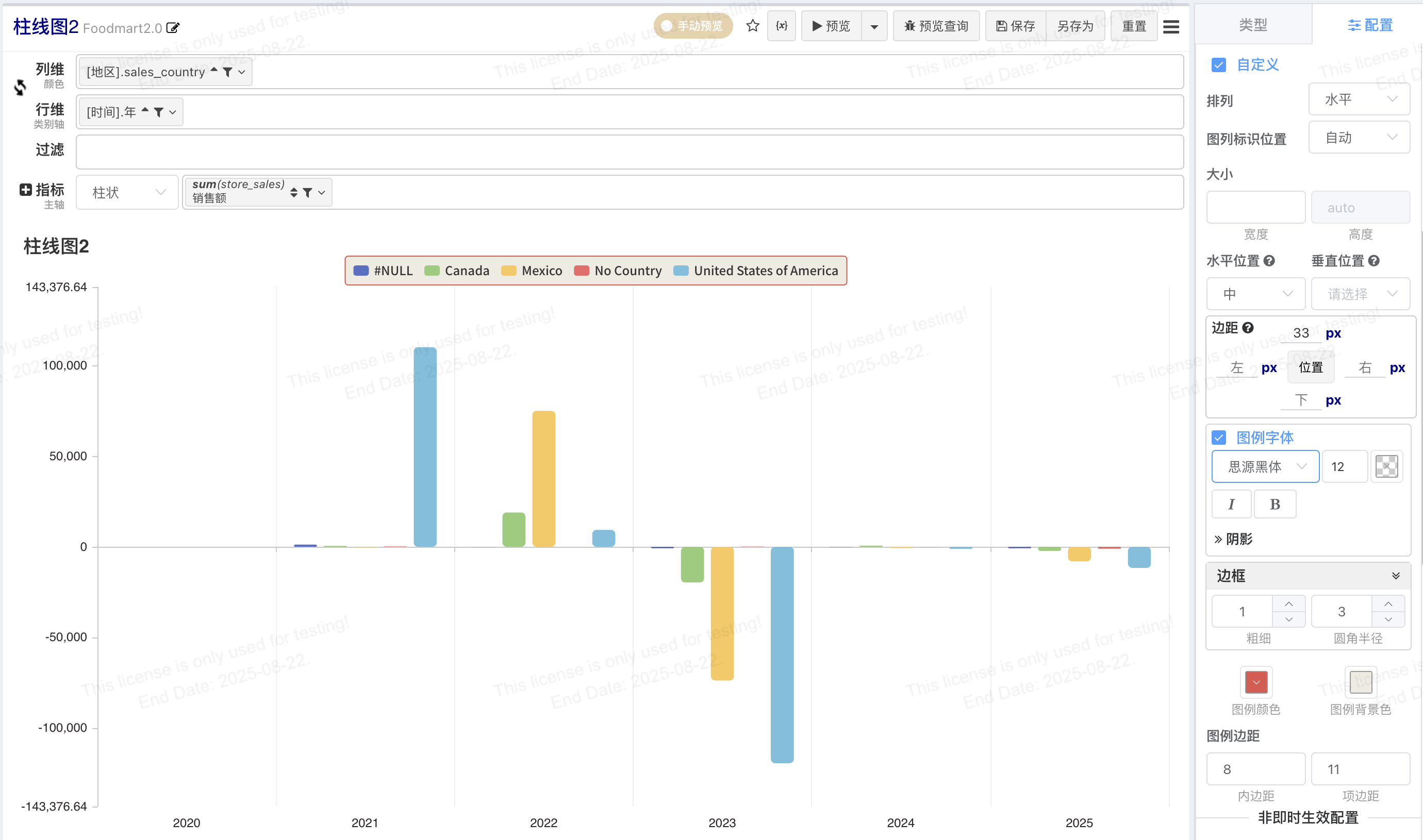

图例布局样式

图例布局支持配置

• 水平位置
• 垂直位置
• 边距控制
• 字体边框等

单项样式

单项样式是只每个柱子的样式，包含边框，阴影，透明度等

时间线配置

支持按列维拆分为时间线的不同节点，动态叙事

• 柱线图时间线配置, 用于时间线节点列维数, 默认所有列维，可以配置仅使用前N个列维分组

值样式

指标着色依据

销量越好的产品挣得越多吗？

回答这个问题需要考虑两个指标：销售额和利润。现在，我们可以在按销售额排序的同时，按利润渲染颜色。

隐藏利润指标，销售额的值样式将根据隐藏的利润值进行着色。这样，您可以得到下面的产品类别销售额排名，其中蓝色越深表示利润越多，黄色表示利润为负，即亏损产品。

• 支持正负数颜色不同，自动配色方案在指标中同时有正负数时，会为负数分配不同的颜色，便于区分。
• 支持自定义指标配色方案。

按维度着色

柱图着色最大、最小、最后一项

着色最大、最小、最后一项

标注

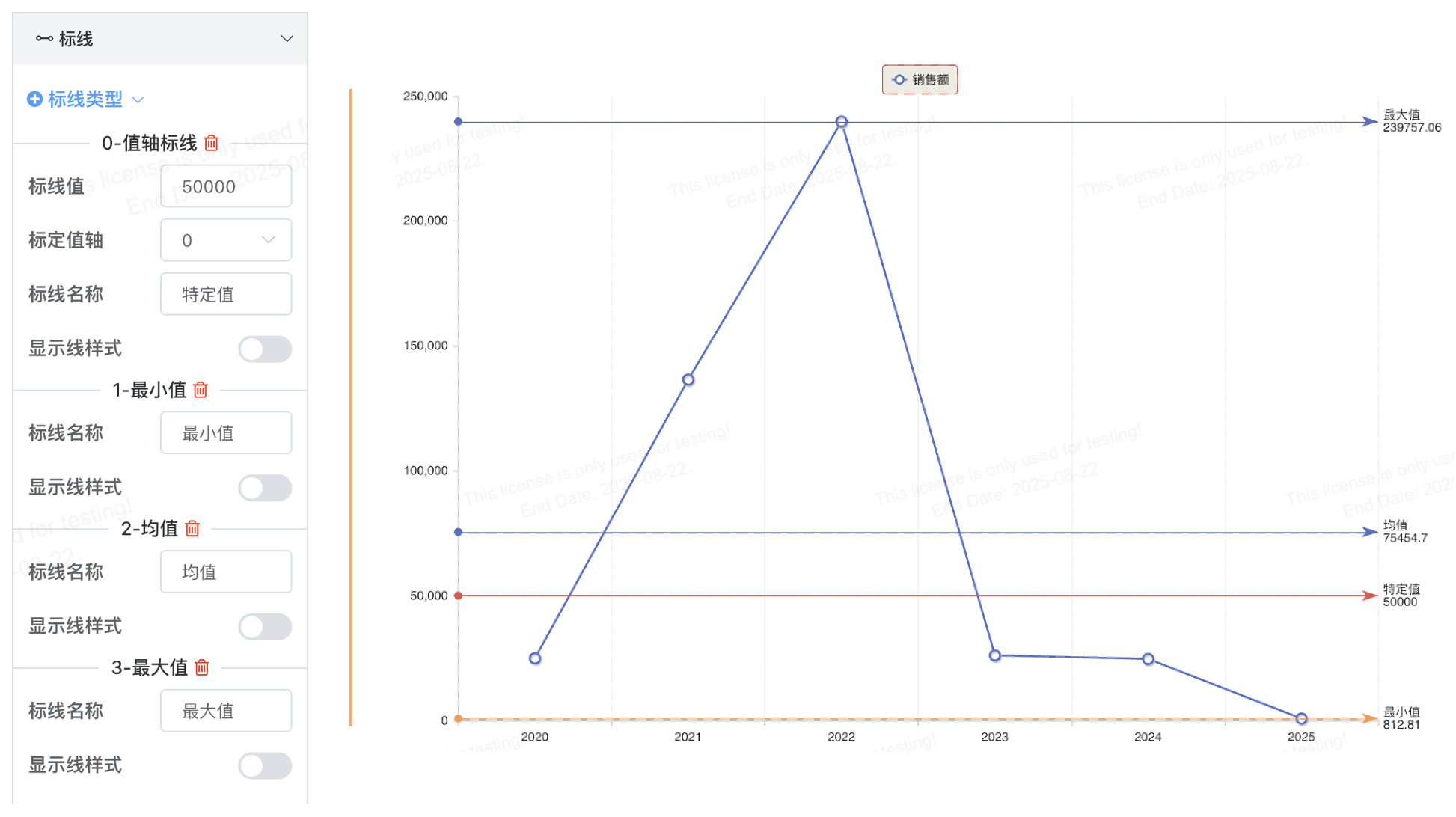

值轴标记线

值轴标记线包含

• 最小值、最大值标记线
• 均值标记线
• 特定值标记线

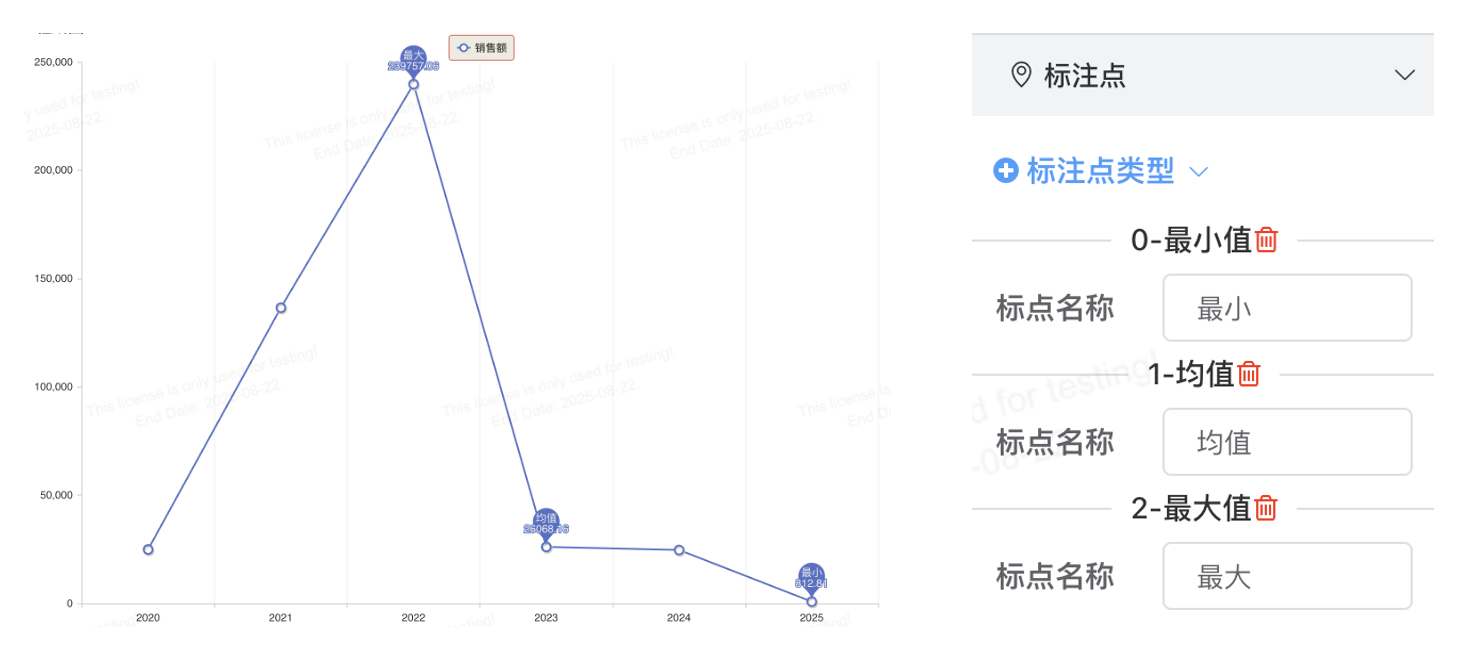

标注点

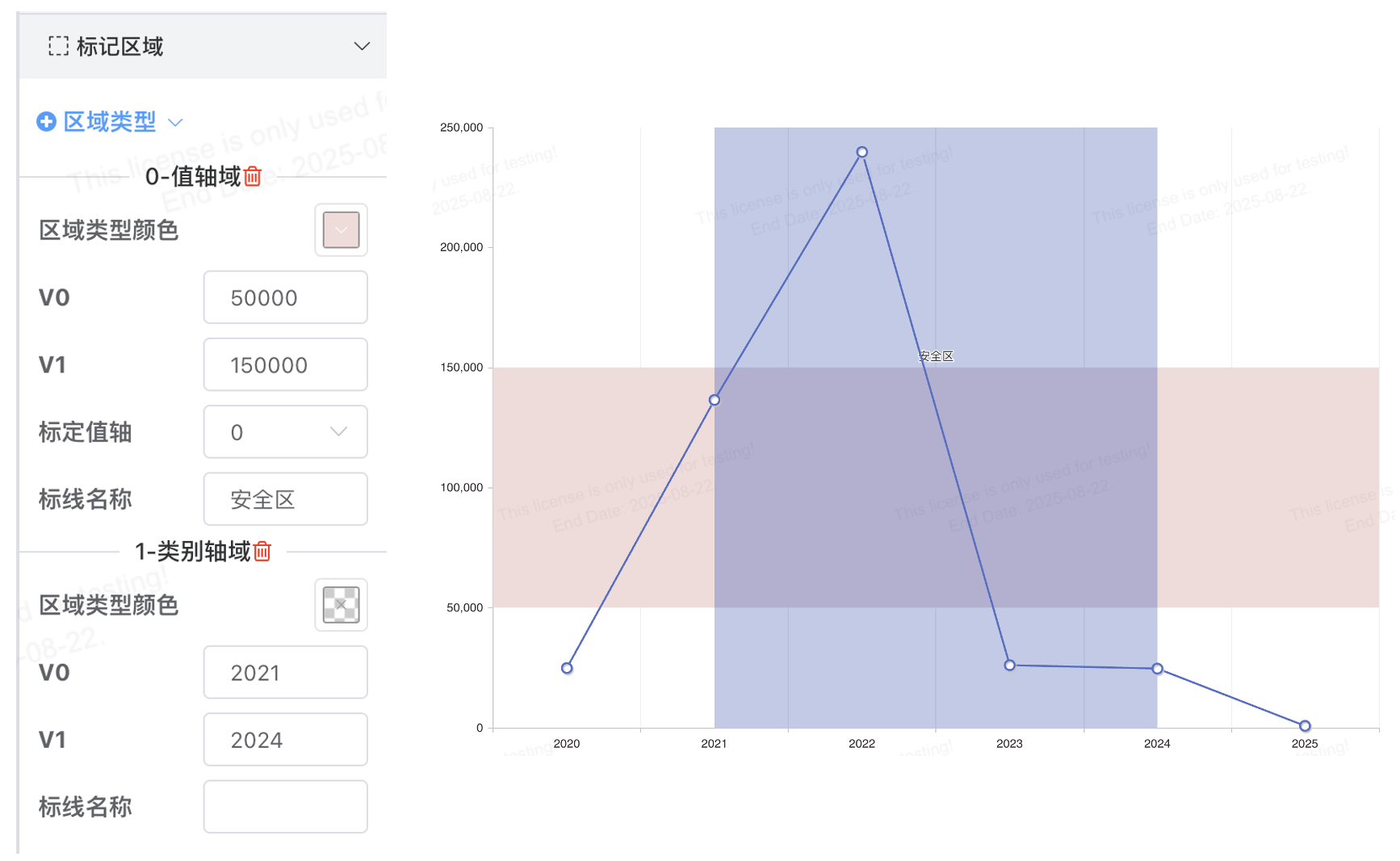

区域标记
