进度条

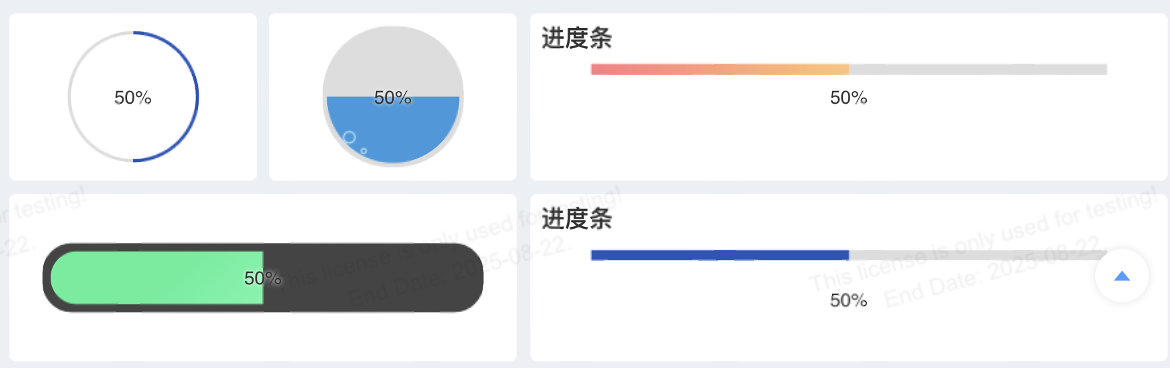

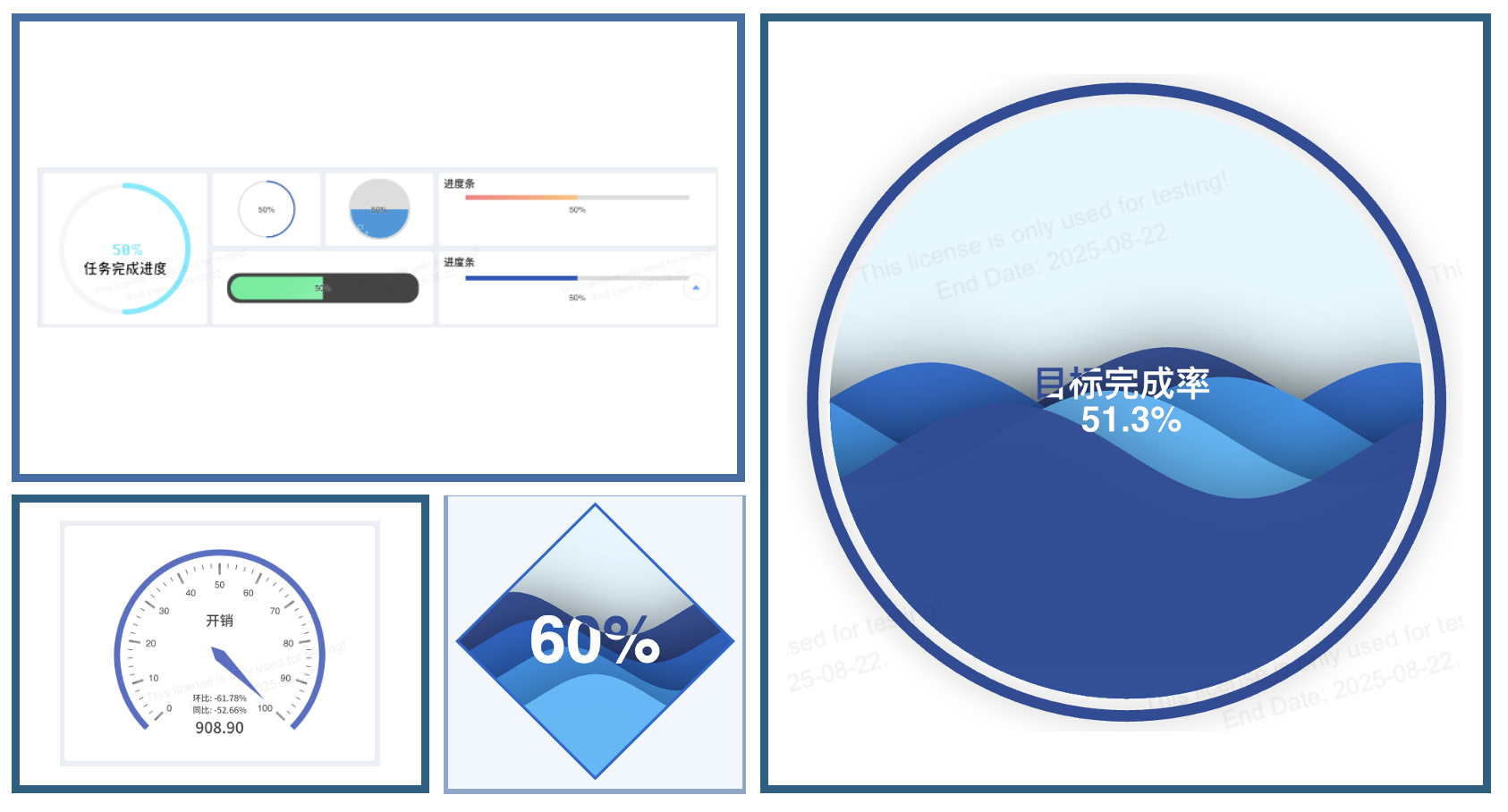

进度条类型图表包含进度条、环形精度条、计量图、水球

进度条

进度条图表组件是一款基于SVG(loading.io (opens new window))的非ECharts图表组件, 可配置选项和样式可调的效果会不如ECharts类图表

设计区	图表	要求
行维	x 轴	放置 0 个或者多个维度节点
列维	y 轴	放置 0 个或者多个维度节点
指标	值	放置 1 个或多个指标节点，增加第二个指标列维最大值，按指标位置匹配最大值

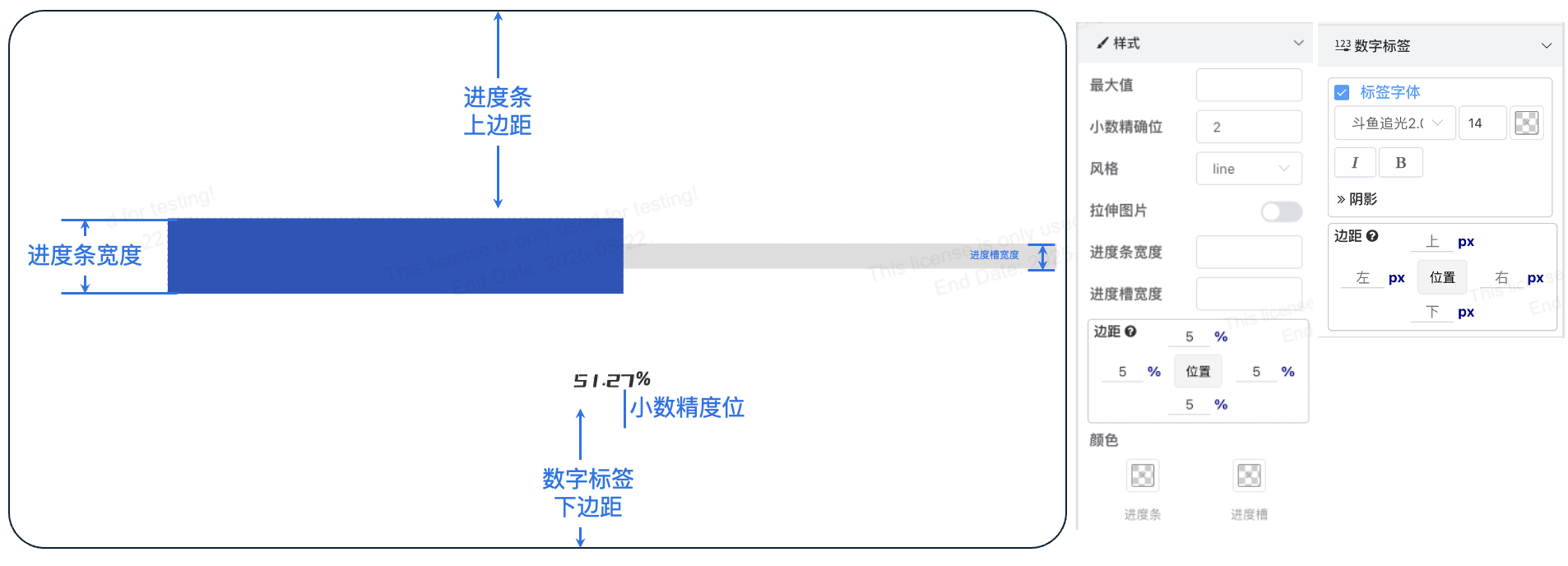

样式配置

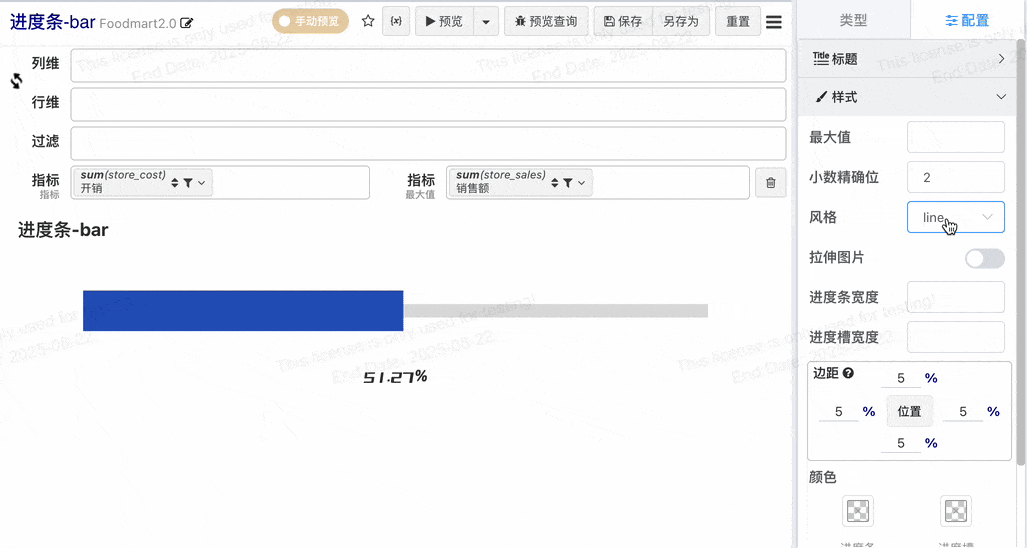

进度条风格

如果改变风格不能实时变更，可以尝试点击预览强制更新

环形进度条

环形进度条ECharts图表，支持一次绘制多个进度环, 与

设计区	图表	要求
行维	x 轴	放置 0 个或者多个维度节点
列维	y 轴	放置 1 个或者多个维度节点, 用于拆分指标
指标	值	放置 1 个或多个指标节点，增加第二个指标列维最大值，按指标位置匹配最大值

• 可通过列维配置指标拆解，或多指标配置实现多进度条
• 支持动态最大值配置，可以按位置匹配最大值，如下图两个指标，仅第一个指标配置了最大值

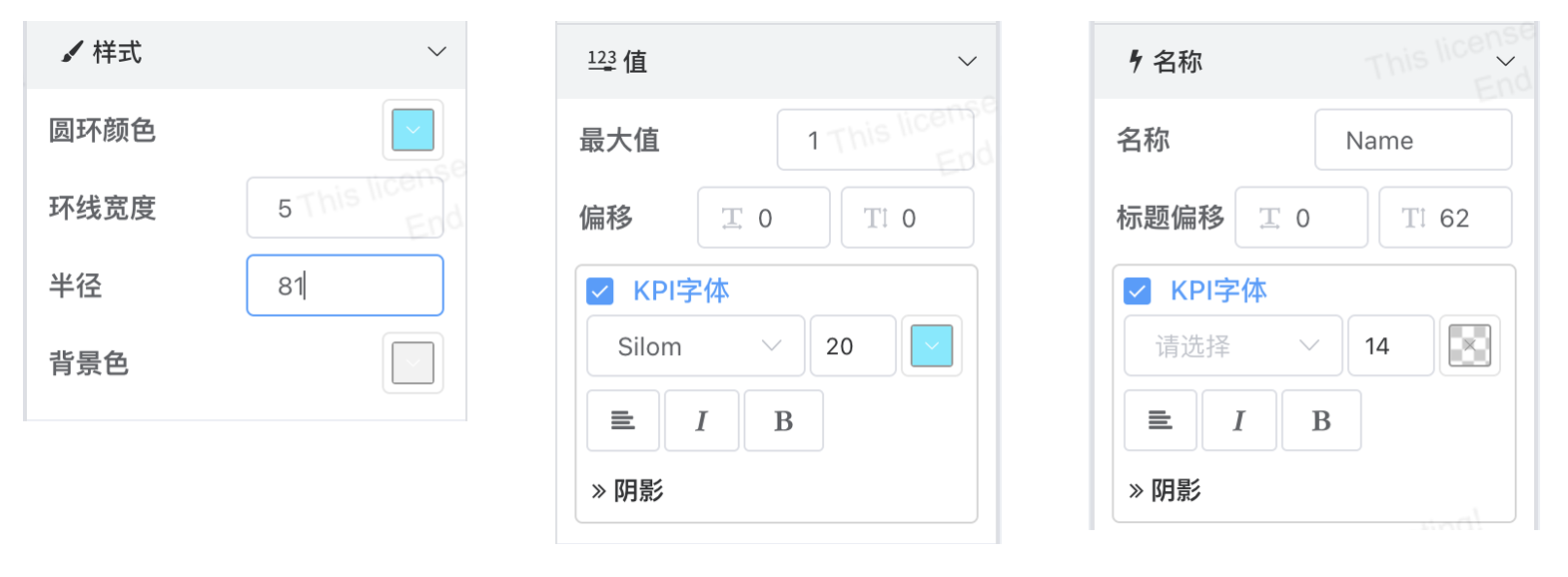

样式配置

• 圆环颜色：多个进度环图时，圆环颜色由调色板控制
• 环线宽度：控制进度条宽度
• 半径：以网格百分比为单位控制圆环在网格中的大小
• 背景色：进度槽的颜色
• 最大值：配置静态最大值
• 值位置偏移：控制圆环中间百分比指标的位置
• 标题名称：单个进度环显示时名称配置
• 标题位置：控制圆环中名称的位置
• 布局-拆分：控制多图拆分行列

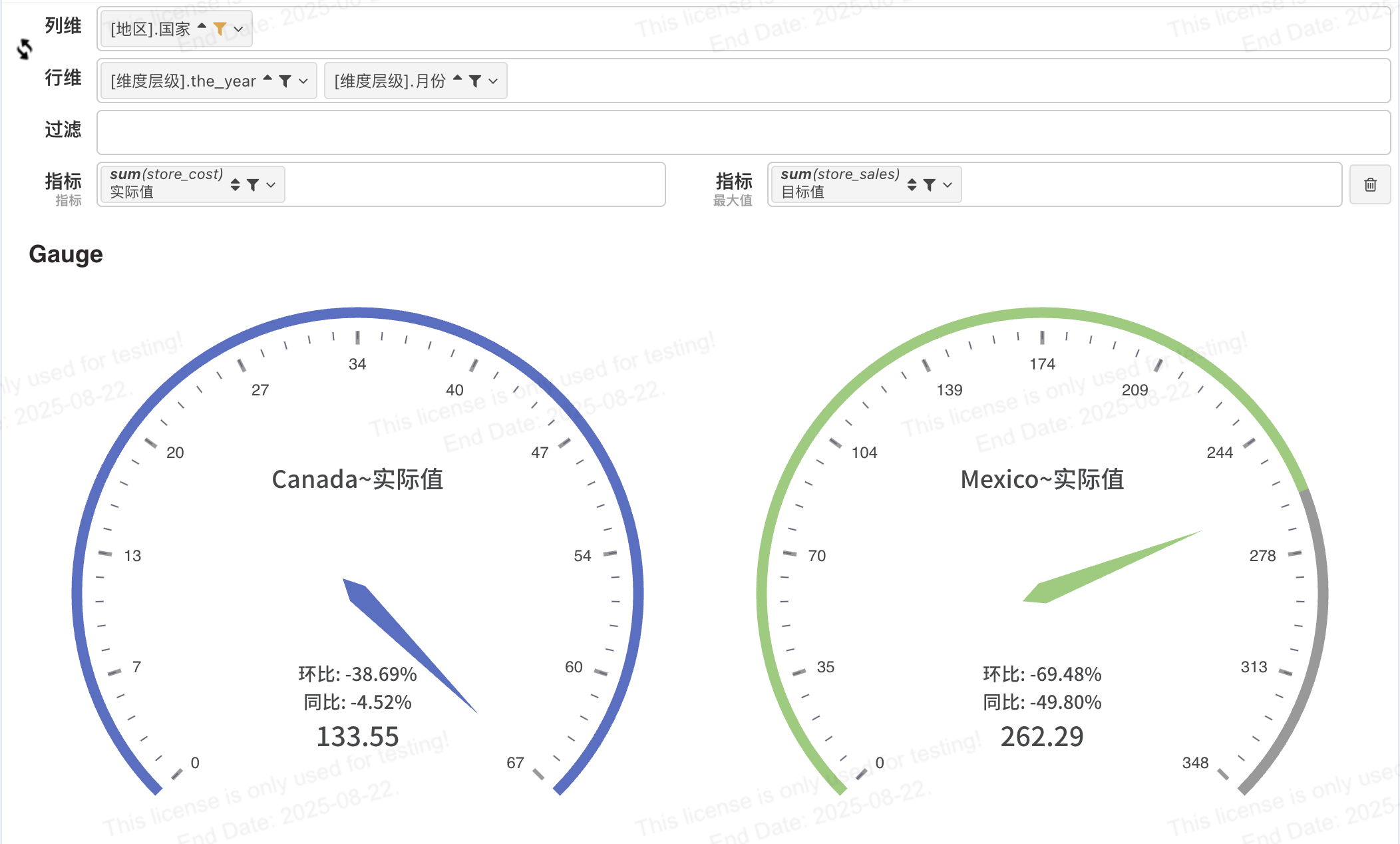

计量图

设计区	图表	要求
行维	x 轴	放置 1 个或者多个维度节点, 用于计算同环比
列维	y 轴	放置 1 个或者多个维度节点, 用于拆分指标
指标	值	放置 1 个或多个指标节点，增加第二个指标列维最大值，按指标位置匹配最大值

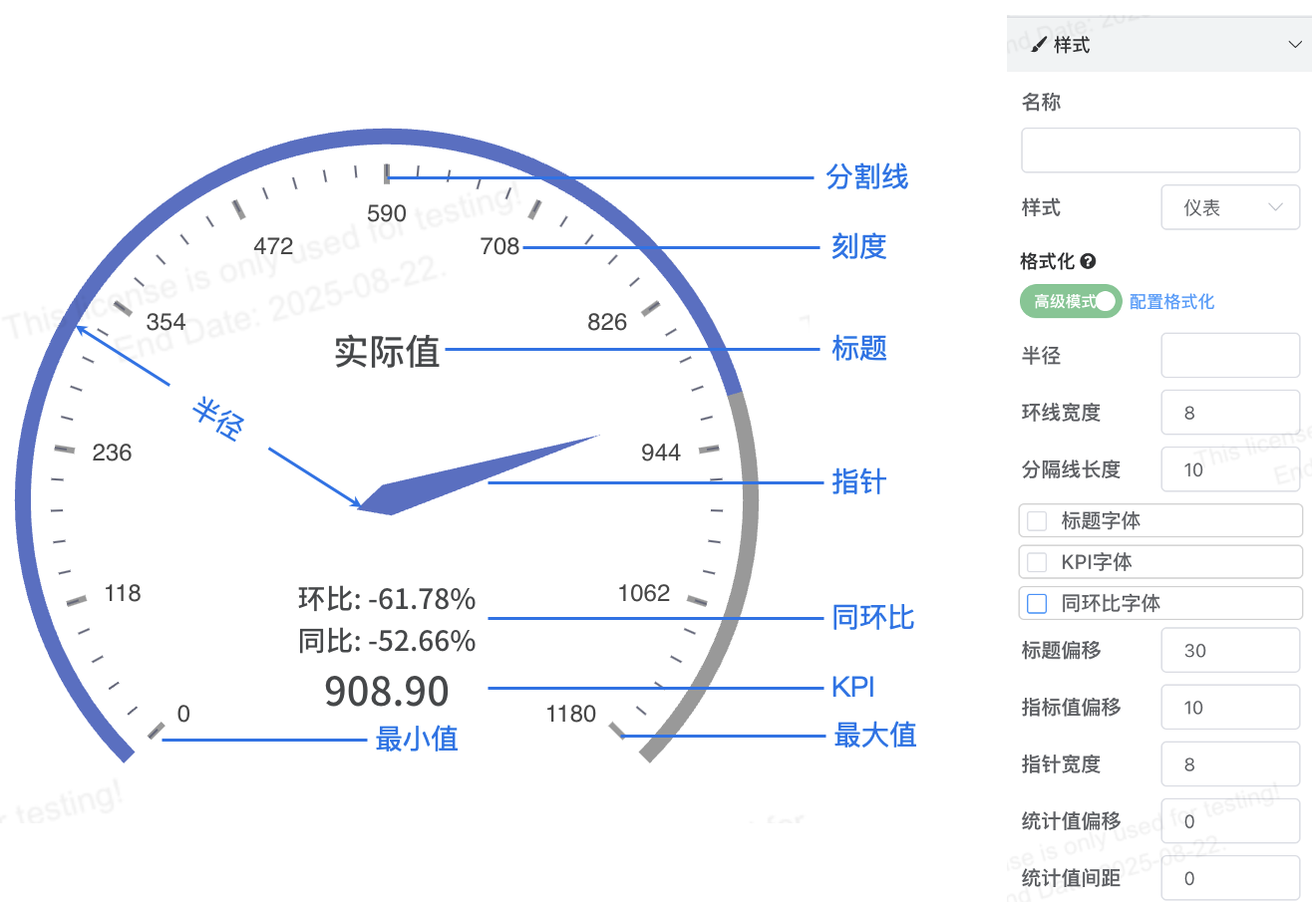

样式配置

• 轴样式-类别刻度，刻度盘样式: 如果刻度出现小数点可以通过类别轴刻度格式化配置
• 标题、指标值、统计值(同环比): 支持上下偏移配置
• 统计值间距: 控制值间间距

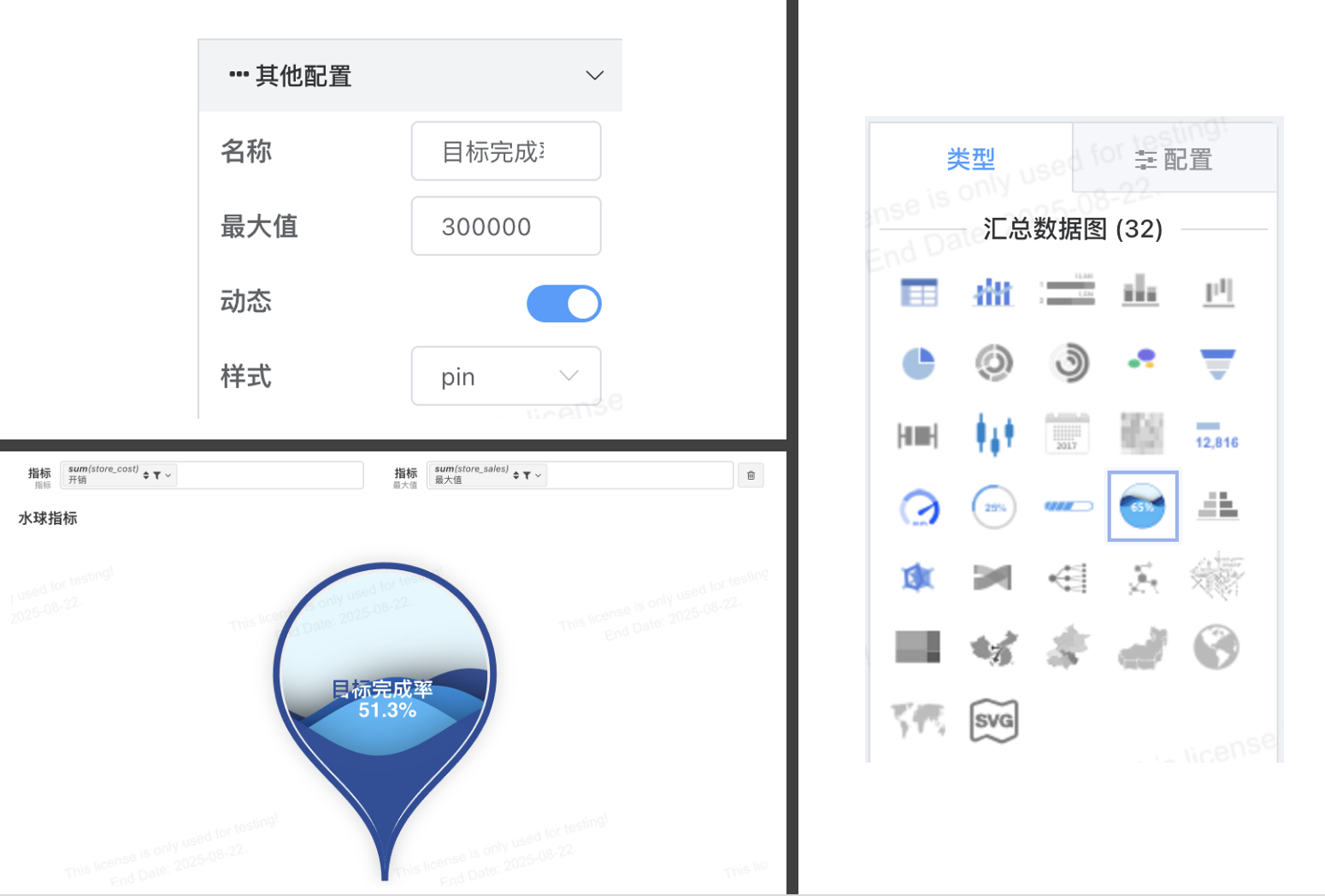

水球图

水球图以水球的容量代表进度，最大值可以来自动态指标(增加第二个指标栏位最大值)，如果不配置动态指标也可以设置静态最大值

设计区	图表	要求
行维	x 轴	放置 0 个或者多个维度节点
列维	y 轴	放置 0 个或者多个维度节点
指标	值	放置 1 个指标节点，增加第二个指标列维最大值
