指标拆解/杜邦分析

指标拆解/杜邦分析图（DuPont Analysis Chart）从2.6开始支持，是一种通过自上而下的树状拓扑结构，将核心业务指标（如净资产收益率 ROE、GMV）根据公式逻辑逐级拆解为多个基础驱动因子的流式图形方法。

杜邦分析图可以用来层层剖析核心指标变动的根本原因。另外，在节点卡片内部，还可以根据大屏过滤环境动态进行同比、环比等趋势数据的可视化告警。

各个指标节点之间通过算术公式建立严格的父子级传导关系。在将数据映射到这棵树上时，系统会自动生成运算符号（加、减、乘、除）和括号，以严谨还原业务拆解的计算逻辑。

数据配置要求

在绘制杜邦分析图时，您需要按照以下规则在数据配置面板进行数据字段的绑定：

配置区域	数据量要求	说明
行维度	1个或多个	与指标卡类似，用于形成对比维度，常为日期维度
列维度	0个	通常不需要列维度
指标/度量	1 个 或多个	必须至少配置 1 个统揽全局的核心度量。后续的所有子指标必须在这里依次配置，并编写计算公式。

• 先添加指标到指标栏，然后通过指标构成表达式配置每个父指标的构成关系

顶部指标：

通常为前面的1个或者多个指标，解析器会自动解析指标关系，没有构成的指标并列解析为顶部指标

拆解指标：

选择多个用于构成计算公式的度量字段。这些是计算顶层指标的基础或中间指标。

• 手动输入配合点选指标列表配置数学表达式来定义指标之间的计算逻辑
• 注释配置的数学计算逻辑仅展示用于关系展示，并不会真正对指标进行运算
• 如果拆解的指标间没有关系，可以通过分号拆分之后并列展示

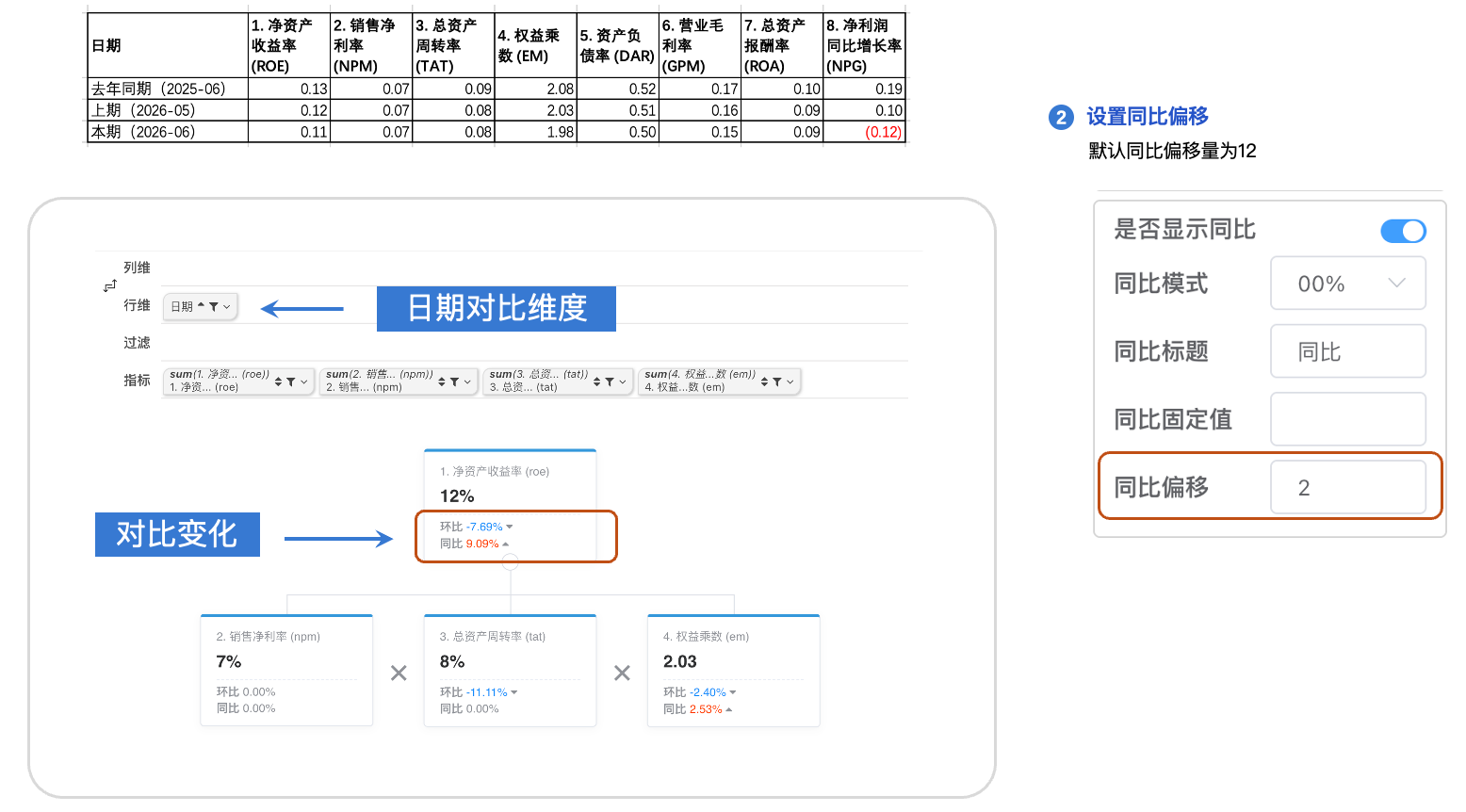

对比日期/维度：

可选，添加此维度到行维后形成同环比对比

支持的样式配置

在右侧的属性面板中，您可以对杜邦分析图的视觉呈现进行像素级的微调。主要支持以下配置项：

卡片外观

• 基础样式：支持设置卡片的背景色（含透明度）、外部阴影、边框圆角大小。
• 顶部高亮带：支持开启并设置卡片顶部激活条的颜色，用于区分层级。
• 内边距：精细控制卡片内部标题与数值之间的紧凑度。
• 独立宽度调整：为了防止极端长文本导致的互相挤压，大屏支持在数据层为任意单个指标卡片独立设置特殊的宽度值。

线条控制

• 支持配置骨干连线与分支垂直线的颜色、粗细以及线型（实线、虚线、点线）。

文本规格

• 指标名称字体：设置标题的字号、颜色、粗细及对齐方式。
• 核心数值字体：设置数值的字号、颜色、粗细及对齐方式。
• 数学符号字体：控制连接各卡片之间的加、减、乘、除、括号等符号的字号与颜色。
• 环比趋势字体：独立设置底部同比/环比数值与文本的字体大小。
