桑基图
桑基图
桑基图

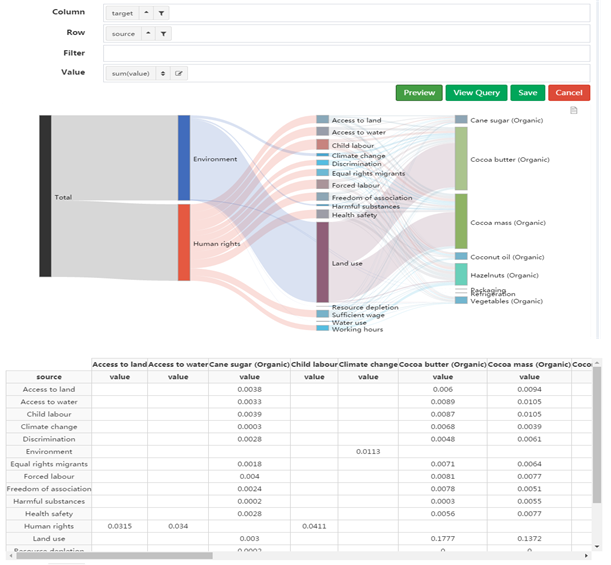

桑基图 (Sankey Diagram)，是一种表现流程的示意图，用于描述一组值到另一组值的流向。分支的宽度对应了数据流量的大小。
配置
| 设计区 | 图表 | 要求 |
|---|---|---|
| 行维 | 起点 | 只能放置一个或多个维度节点 |
| 列维 | 重点 | 只能放置一个或多个维度节点 |
| 指标 | 数据流量/宽度 | 只能放置两个指标节点 |
以行值和列值为节点，单元格为行到列的连接进行画图，交叉表可以视为一个连接矩阵
为什么我的桑基图没有层级
有很多人问为什么自己的桑基图没有层级，其实桑基图的层级和你的数据本身有关. 数据里面有 A -> B 和 B -> C， B为中间层，就会自动适配出两层 另外注意一点EChart对数据要求，不能成环 (A->B..->A)
